详解变压器排油注氮灭火装置的工作原理

2022-02-17

次

变压器排油注氮灭火装置，即为防止火灾危险的产生而开发的成套灭火装置。此灭火装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。变压器排油注氮灭火装置88彩票由灭火箱、氮气瓶、开启阀、注氮管路、排油管路、快速排油阀、探测器、关闭阀（断流阀）和控制柜等组成。

当变压器内部发生故障，油箱内部压力急剧增加，引起气体继电器跳闸动作，若变压器的温度的继续升高，探测器达到动作温度，其感温元件熔断，触头接通，中间继电器线圈带电，电磁机构动作，把快速排油阀打开，开始排出高温油层。

88彩票在中间继电器整定延时过后，延时常开触头接通，常开触点闭合，开启阀把氮气瓶打开，氮气通过减压阀、开启阀、注氮管路进入油箱底部，迫使油箱内部变压器油循环，使油箱下部较低温度的油和顶层高温油混合，消除热油层，并使表油温度降到闪点之下，油箱内部火焰自动熄灭。

断流阀的作用是防止储油柜中的油浇到初燃的火上，加剧火势。

技术数据：

88彩票氮气瓶容积：0.04m³、0.05m³、0.063 m³

氮气瓶内氮气得公称压力：15+ 0.5Mpa（20℃）

88彩票内部排油管路直径：φ100mm;φ150mm

注氮管路直径：φ25mm

灭火箱重量：230～240kg

灭火箱控制电路电压：220±5％VDC，各次谐波分量值之浮值和小于直流量的1％。

探测器的动作温度为145±10℃。

工作环境温度：-5℃～55℃，海拔高度≤2000米。

有效注氮时间≥5min。

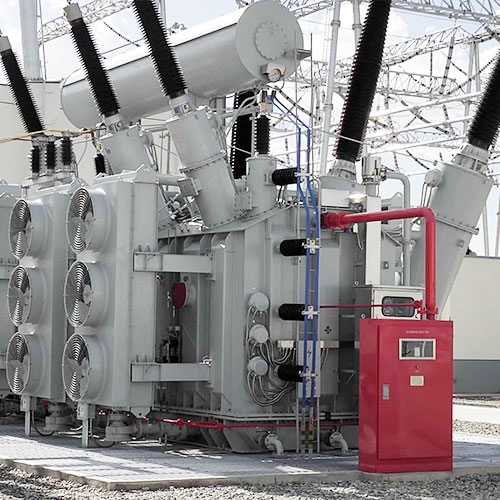

变压器排油注氮灭火装置
